圣阳蓄电池内阻测试方法

某110kV变电站直流电源告警系统提示蓄电池电压故障，为快速判断电池状态，使用蓄电池内阻测试仪测量电池电压、内阻、电池容量以及连接片的阻值进行分析判断。

长按蓄电池内阻测试仪电源开关，打开主界面，根据需要选择单节测量、批量测量、数据处理、系统设置等。若待测蓄电池数量较多，可选择批量测试。

该变电站直流蓄电池1组共104节2V200Ah圣阳蓄电池。打开参数设置界面，设置电压为2V，电池类型200Ah，站号为工作票号，电池组号为1，电池节数为104。

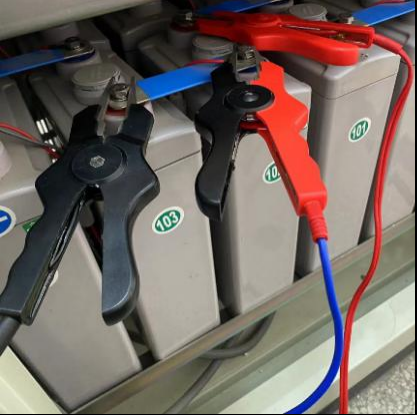

参数设置完成后开始接线。接线方式有两种：

1.黑夹子接相邻电池的正极

  黑红夹接被测电池负极，红夹接被测电池正极。

2.黑夹和黑红夹接被测电池负极，红夹接被测电池正极

  选择其中一种接线方式接线完成后，点击开始测试，通过测得的电压、电阻、电池容量及连接片的阻值，判断电池的性能和连接情况，迅速排查出是电池连接片没拧紧，造成电路阻抗过高引发告警，立即快速处理，最大程度上减小影响。
