220V直流系统蓄电池核对性放电介绍

   220V蓄电池组是厂内的重要备用电源之一，能够为发电厂的动力电源提供备用电力，以应对突发停电的情况。如果发电厂出现故障，发电厂蓄电池可以立即启动，并输出动力系统所需电力，为应急设备、电力传输和配电系统提供稳定的动力电源，保障发电厂安全运行。我厂220V蓄电池组采用阀控式铅酸蓄电池，其具有放电性能良好、自放电流小、全封闭免维护等优点。

一、放电试验目的

   为正确评估蓄电池实际容量，判断蓄电池是否存在容量下降、单体电池性能不均衡等问题，及时发现潜在故障，确保蓄电池组在关键时刻能够可靠地为设备提供电力支持。根据行标DL/T 724-2021《电力系统用蓄电池直流电源装置运行与维护技术规程》，应按周期对蓄电池组进行核对性放电试验。

二、放电试验接线及操作

1.准备好两台蓄电池智能放电一台作为主机、另一台作为从机。

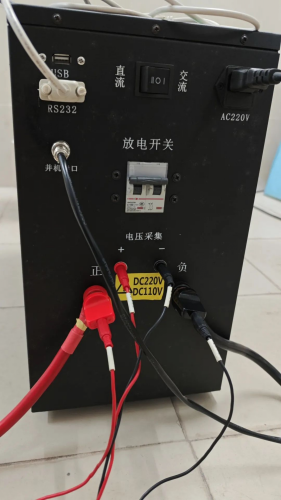

2.黑色放电电缆一端并联连接电池组负极，另一端分别连接放电仪主机和从机黑色接线柱。

3.红色放电电缆一端并联连接电池组正极，另一端分别连接放电仪主机和从机红色接线柱。

4.通过配套的485连接线连接主机和从机实现通讯。

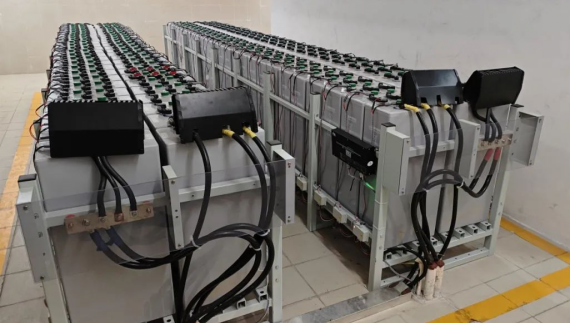

5.采集模块接线：220V蓄电池组有104节蓄电池，每个采集模块可接10节蓄电池，所以需要使用多个数据采集模块连接。当连接完第10个采集模块时，会多出4节蓄电池，这时连接采集模块的方法不同，最后11号采集模块接95-104节蓄电池，线可以并接。

6.把无线接收模块与主机通过 232 接口连接。

7.设置好放电参数.进入电压监控界面查看无线采集模块连接情况，检查各节电池电压是否正常。放电过程中使用钳表测量放电电流，使用万用表测量蓄电池组电压，检查是否与放电仪上显示的数据相同。注意放电电缆温度不应超过65℃、蓄电池温度不应超过55℃，避免持续超过45℃，如出现异常应立即停止放电。

8.记录好开始放电的数据，之后每隔一小时记录一次数据。放电电流波动应小于1%。

9.当放电时间到达10小时或单体电池电压到达1.8V以下时，放电仪将自动停止蓄电池组放电。若单体电池电压到达1.8V以下时放电时间不足8小时，则说明蓄电池不足额定容量的80%，需充电后再次进行放电，若再进行2次充放电后蓄电池额定容量仍然达不到80%，则可判断蓄电池容量不合格。

三、放电试验注意事项

（1）检查落实工作票安全措施，蓄电池组出线保险和快融装置已拆除。

（2）进入生产现场必须正确佩戴安全帽。

（3）进入蓄电池室前应开启轴流风机，通风15分钟后再进入。

（4）在与蓄电池放电测试仪进行连接前，首先确认放电电池组应已经退出运行状态，并已经与充电电源和负载断开。以免在放电过程中发生意外。

（5）检查电池组及蓄电池放电测试仪周围应有足够场地，场地周围不存在易燃易爆物品。

（6）检查蓄电池放电测试仪应完好，电源开关、放电开关在断开位置。

（7）检修人员使用工器具应必须认真检查，不完整的工器具禁止使用。
